一、概述
1、特点及应用:LS型螺旋输送机是按照JB/T7679-95《螺旋输送机》标准设计制造,是GX型螺旋输送机的换代产品。头部及尾部轴承移至壳体外,吊轴承采用滑动轴承,设有防尘密封装置,轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋采用滑块连接,拆卸螺旋时,不用移动驱动装置,拆卸吊轴承时不用移动螺旋轴,不拆卸盖板可以润滑吊轴承,整机可靠性高,寿命长、适应性强,安装维修方便。
螺旋输送机广泛应用于各行业,如建材、化工、电力、冶金、煤炭粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥粮食等,物料温度小于200。螺旋输送机不适于输送易变质的粘性大的、易结块的物料。
2、规格:LS、GX型螺旋输送机规格及技术参数见表7-1,长度从3.5米到80米,标准间隔0.5米一档,驱动装置分两种,C1制法——螺旋机长度小于 35米时单端驱动,C2制法——螺 旋机长度大于35米时双端驱动。

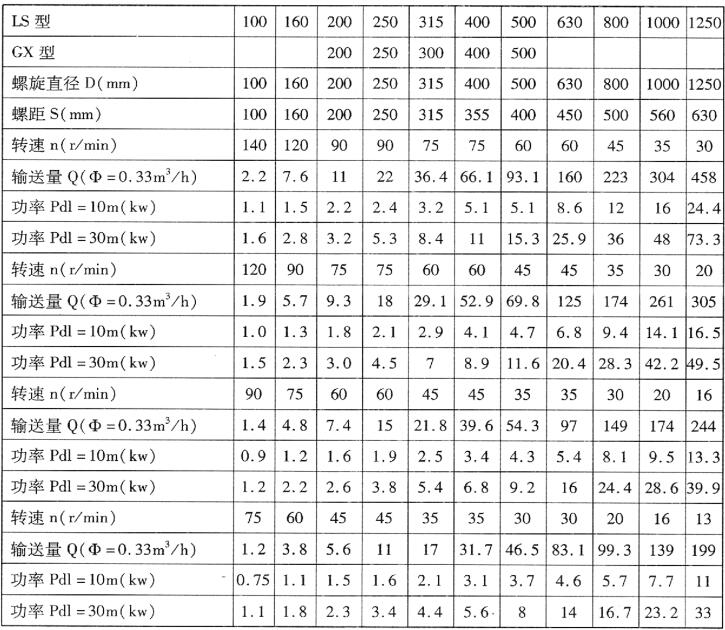

表7-1 LS型、CX型螺旋输送机主要技术参数
注:表中功率为水平布置,水泥λ=1.9,容重1. 13v/m³ ,(或散煤λ=3.4 ,容重0.61/m³)
3、选型计算:
(1)输送量Q=47β·ψ·ρ·D²·S· n(t/h)
式中:β一倾斜系数,见表7-2;ψ—物料填充系数,p—物料容重(t/m³ ),见表7-3;D—螺旋叶直径(m),S一螺距(m),n-转速(r/min) ,见表7-1。
填充系数一般为,流动性良好、轻度磨琢性粉状和细粒状物料取ψ=0.45(如粮食),流动性一般,中等磨琢性物料取ψ =0.33(如煤、灰、水泥) ,极大磨琢性物料取ψ=0. 15(如炉渣、河砂)。
(2)螺旋直径
由转速及输送量确定较小螺旋直径,并满足下列条件:对输送块状物料,螺旋直径D至少应为颗粒边长的10倍,如果大颗粒的含量少时,也可选用较小的螺旋直径,但至少应为颗粒边长的4倍。
(3)转速
螺旋机的转速不允许过大,否则被输送的物料受到强离心作用,使输送过程受到影响,参照JB/T7679 - 95《螺旋输送机》标准每种规格有4种转速供选用,见表7-1。
(4)电机功率
P=0.9 [Q(λ·L+H)/367 +D· L/20]
N=K·P
式中:P一功率(KW),Q—输送量(Vh) ,λ—运行阻力系数(见表7-3),L—螺旋长度(m),H—螺旋倾斜高度(m) ,D—螺旋直径(m) ,N—电机功率(KW),K—功率系数,P与K的关系见表7-4。

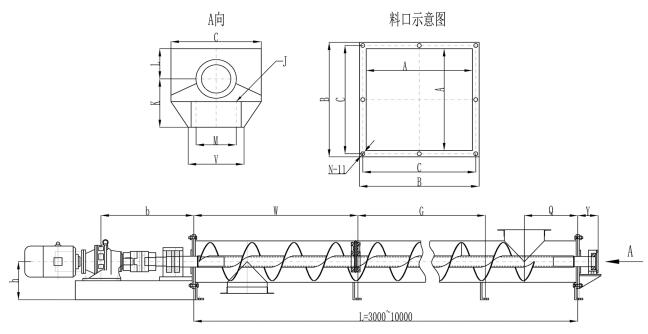

图7-1 LS型螺旋输送机外形结构图
表7-2 倾斜系数表

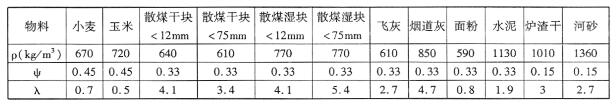

表7-3 物料参数表
表7-4 功率系数表
二、外形尺寸
LS型外形尺寸见表7-5及图7-1
GX型外形尺寸见表7-6及图7-2

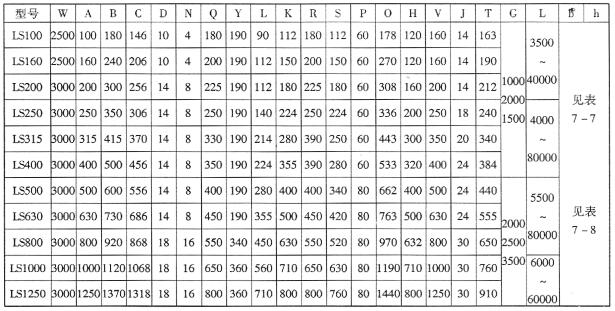

表7-5 LS型螺旋输送机外形尺寸

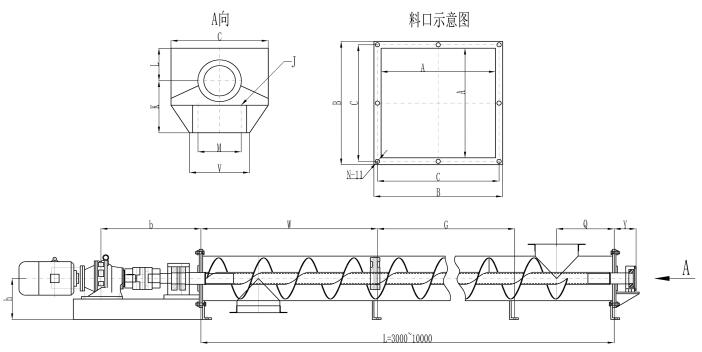

图7-2 GX螺旋输送机外形结构图

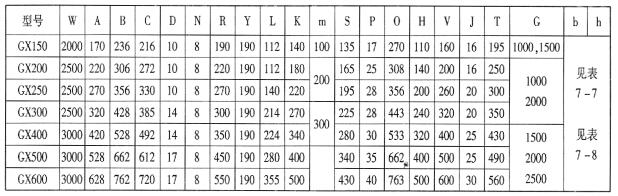

表7-6 GX型螺旋输送机外形尺寸
三、常用Y-ZQ驱动装置
常用型号螺旋输送机一定转速和功率对应的减速机见表7-7,常用驱动装置地基尺寸见表7-8和图7-3,地脚螺栓用户自备。

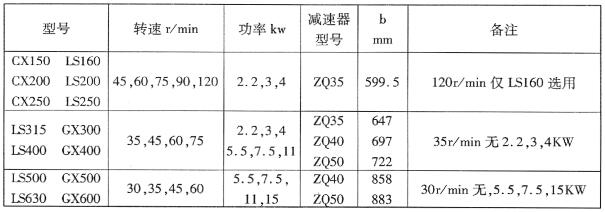

表7-7 常用转速与减速机对应表

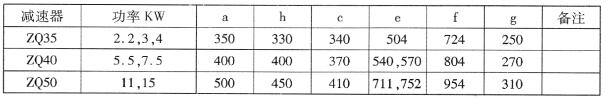

表7-8 常用驱动装置地基尺寸表

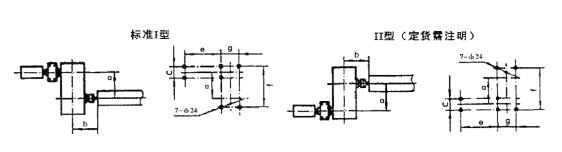

图7-3 驱动装置配置图
