一、概述
FU型链式输送机(简称“链运机”)是本厂吸收国内外经验而设计的一种水平(或倾斜≤15°)输送粉状,小粒状物的新产品,该产品结构新颖,设计合理,并且运行可靠,节能高效使用寿命长,整个物料在密封的箱体内输送;粉尘极少外溢。输送链在轨道上滚动,磨损较少,其使用性能在粉状及小粒状物料方面明显好于螺旋输送机,埋刮板输送机等其它输送设备,投入市场以来,深受用户好评,此产品已广泛用于建材、化工、火电、粮食加工、矿山等行业,该机具有以下主要特点:
1、输送能力大,可达6m³/h ~ 500m³/h。
2、输送能耗低,借助物料的内摩擦力为推进物料前进拉力,比螺旋输送机节电40—50% 。
3、密封和安全,全密封机壳使粉尘极少外溢。
4、使用寿命长,专门订购的输送链选用钢材并经过特殊的热处理,正常使用寿命可达5年以上。
5、工艺布置灵活,可多点进出料。
6.、系列齐全,有FU150、FU200、FU270、FU350、FU410、FU500(数字表示输送槽内宽)。
二、链运机基本输送型式
链运机输送型式有五种,如图14-1所示。

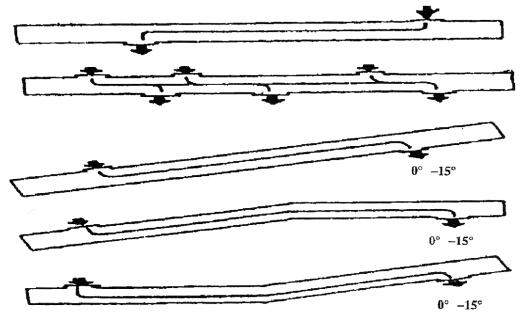

图14-1 链运机基本输送型式
三、代表性输送物料
该产品适宜输送粉状、粉粒和小块状物料,特别适宜输送以下物料(供参考)木材、黄沙、石灰石粉、煤粉、焦炭粉、木屑、碎冰、石粉、尿素,合成肥料、苏打粉、塑料颗粒、硫磺粉、树脂、钙粉、硫化铵、石墨、粘土粉、石英砂、铁矿粉、随炉渣、小麦、食盐、淀粉、棉籽、稻谷、土豆、玉米等。
四、链运机技术参数及链速推荐表

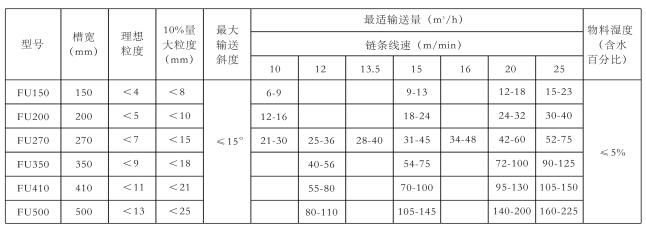

表14-1 各机型链运机的技术参数
表14-1中输送量是以水泥为原料制定的,实际输送量可以掌握在比表中少0-20%范围,当物料用于其它行业输送磨琢性很小的物料时,输送速度可适当加快( 较快链速40m/min,见表14-2)物料湿度无法测量时,以手捏成团,撒手后物料仍能松散为度,超过湿度输送有困难。

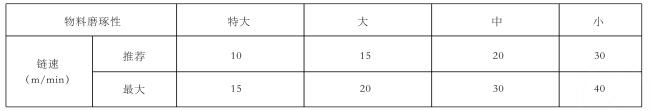

表14-2 输送不同磨琢性物料时所推荐的链速

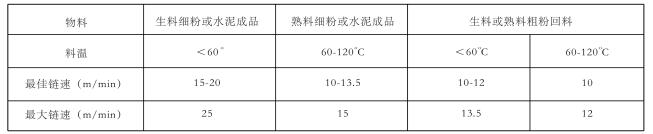

表14-3 输送水泥生熟粉料及水泥成品的链速
五、倾斜输送物料时的影响系数
当链运机向上倾斜输送物料时,输送物料量会减少,表14-4所示为折扣系数η。
表14-4 倾斜输送时的折扣系数
η乘以表14--1中的输送量即为倾斜输送时的实际输送量。
六、链动机结构及各部件名称
链运机基本结构及各部件名称见图14-2

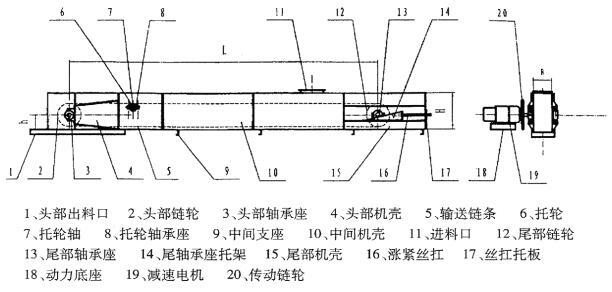

图14-2 链运机基本结构及部件名称
七、链运机外形及其尺寸
链运机外形及基本尺寸见图14-3和表14-5.

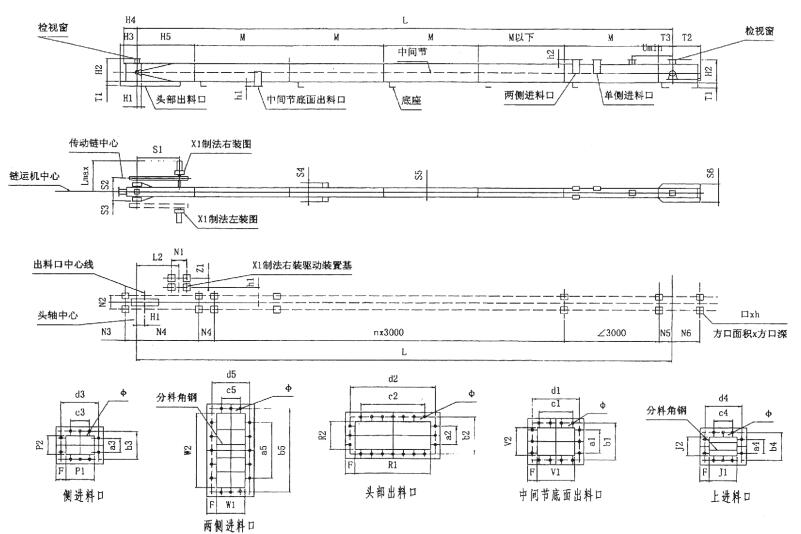

图14-3 链运机外形和基础安装图

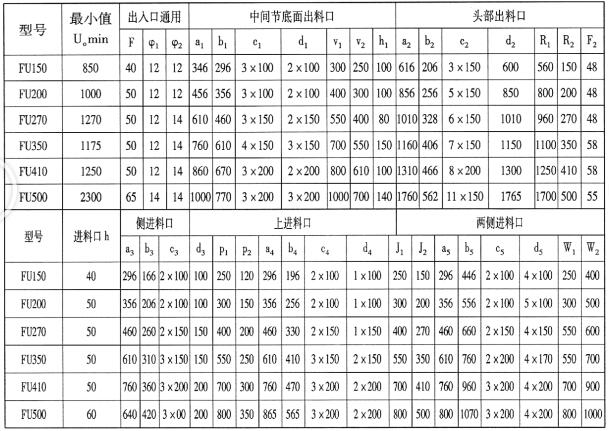

表14-5 链动机基本尺寸表

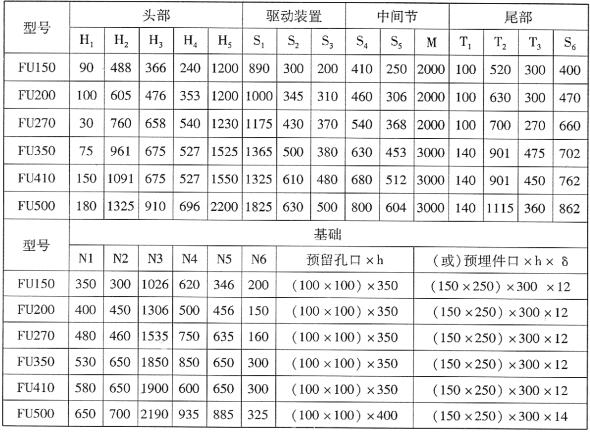

续表14-5
