一、概述
MGS系列埋刮板输送机是我厂消化吸收国内外技术而设计的输送设备,该设备常用于输送小粒状和粉状物料,亦能在15°角范围内作倾斜输送,因此在单点进出料基础上也可多点进出料。对输送有毒、易爆、高温和易飞扬的物料,改善工人操作条件和减少环境污染等方面有独特长处。该机具有整机寿命高,运行平衡,结构简单、合理,密封性强,安装使用方便,组合快捷,工作安全可靠,输送距离可任意选择等优点。
本机分固定式和组合式两种,并可通过改变中间段数量来满足不同输送距离要求。该机广泛应用于料仓及粮油、饲料和散装物料,化工、水泥、冶金、建材、机械等行业和部门,是连续输送粉状、小颗粒状和小块状物料理想的输送设备。
二、技术特点
1、用单条高强度矿用圆环链拖动刮板,并选用凹齿型链轮进行驱动,具有负荷能力大,链条寿命长和强度高的特点。
2、链条能自动涨紧,可保证链条在长时间内始终处于适度涨紧状态,省去人工必须及时而频繁的涨紧操作。
3、链条和刮板回程段由托轮支承运行,不仅省力减磨,而且通过回链若干托轮间挠度的自动变化,有助于链条的自动涨紧及滑行。
4、如驱动机构背负在机头上部与机壳自成一体,可使整体安装不需用地脚螺栓即可就地自由放置而运行。
5.运行速度可采用YVP系列电机和变频器组合控制。
6、进料方式采用两侧大尺寸通过分流进入,使回程链条及刮板与进料隔离,并以不变的大尺寸料层厚度向前输送。使链条及刮板回带物料的现象不再发生。
三、型号说明

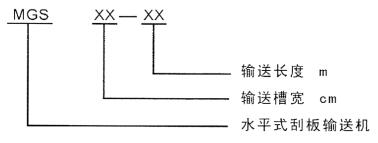

MGS型埋刮板输运机型号主要表明其型号( MGS)输送槽宽度及输送距离,如图16-1所示。
图16-1 MGS埋刮板输送机标记示例
四、主要技术参数
表16-1 MGS埋刮板输送机主要技术参数
五、结构特点及说明
MGS型埋刮板输送机主要有,头部(带驱动装置),中间节,尾节(带涨紧装置),刮板链条组件等
几部分组成,如图16-2所示。
图16-2 MGS型埋刮板输送机外形图
